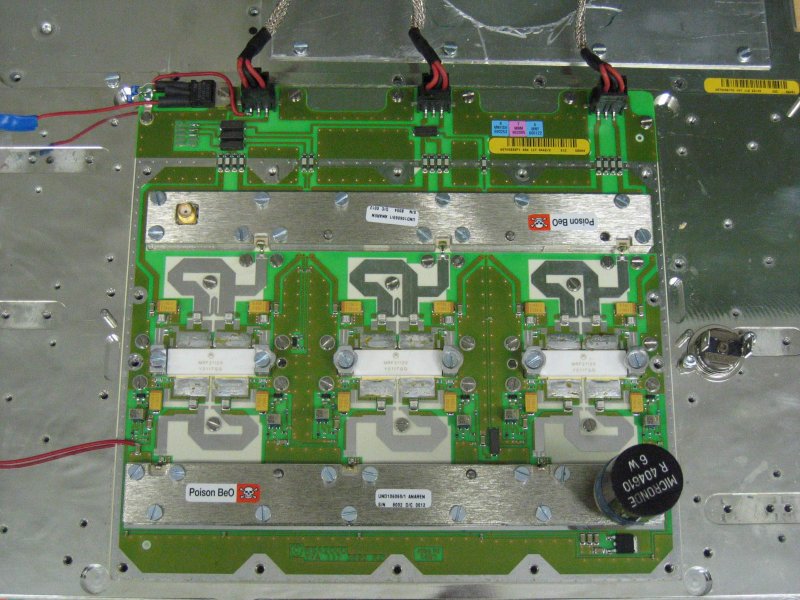

300W PA (40W Pre-PA + 3* 100W  powermodule):

De PA heeft zijn originele combiners met ingebouwde chipdummy's.

Er zit een clickson van 60 NC in serie met de bias van de 2 pa's.

Bij 200w na 15 minuten is de koelplaat 44C en de Torren 50C.

Hieronder volgen enkele power metingen:

40W Pre-PA + 300W PA = 7A ruststroom bij 28V

Vermogen (dBm) Vermogen (Watt) Stroom (A) Frequentie
46 40 13 2366
49 80 16,3 2366
49,5 89 17,4 2350
50 100 18,3 2335
51,5 151 21,8 2375
52 158 24,2 2350
52,5 177 24,5 2350
53 200 27 2335
53,5 224 26,8 2335
53,5 224 29,4 2350
54 251 28 2320
54 251 31 2335
55 316 31A  26,5V 2335
55,5 354 38A  26,4V 2335

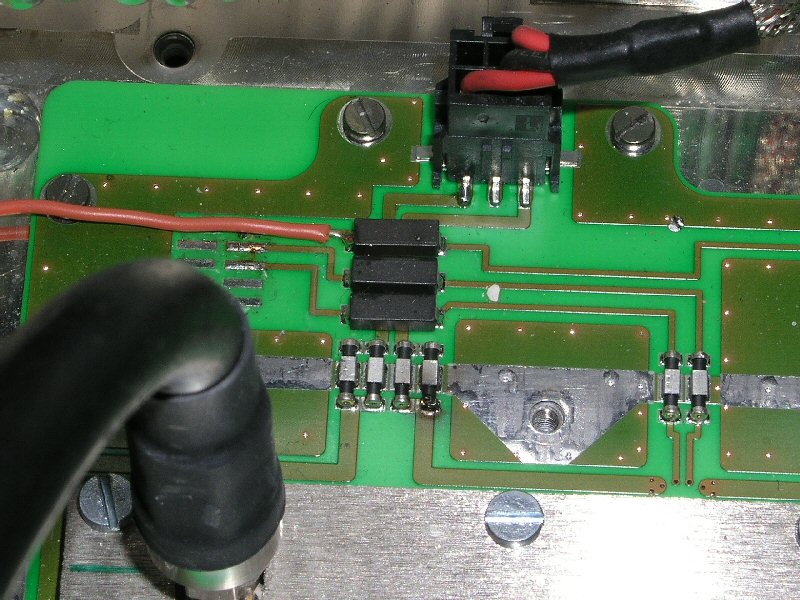

Bias aansluiting is onderstaande dunne rode draad, de print heeft zelf een spanningsregelaar aan boord.

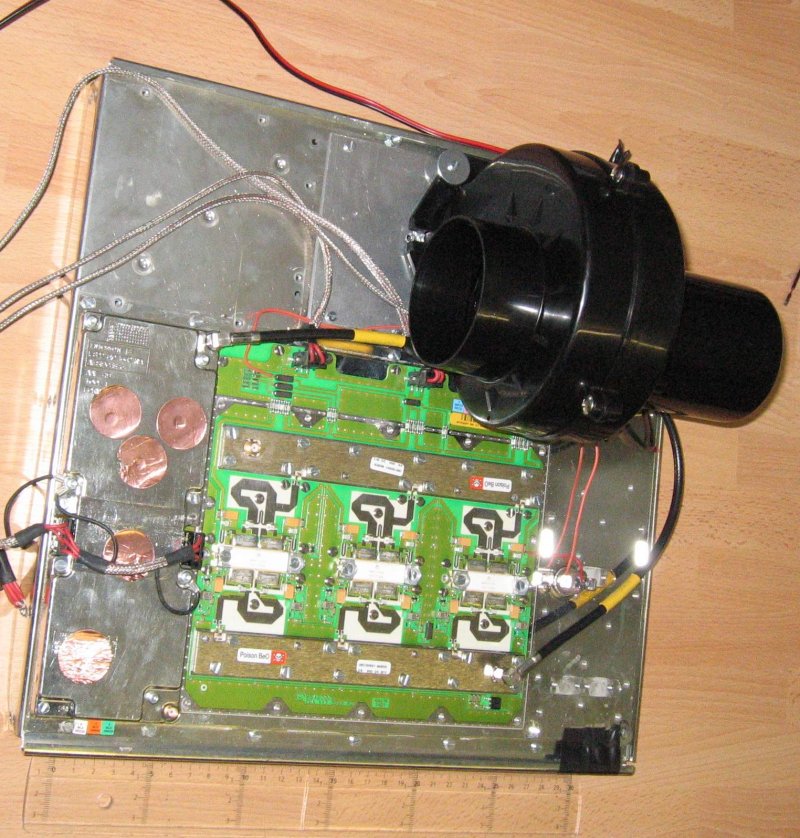

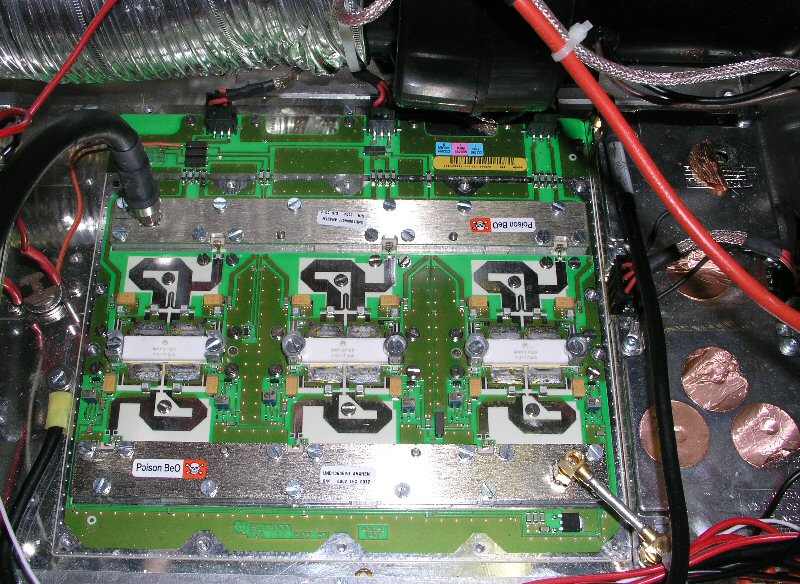

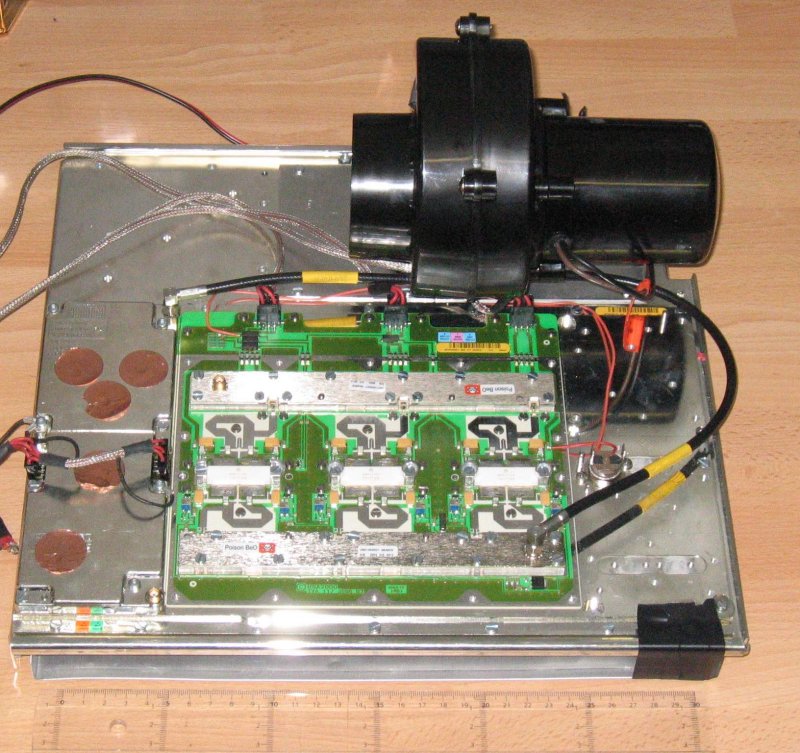

Onderstaande de PA ingebouwd in werkende toestand:

Clickson in de biaslijn als temperatuur beveiliging.

Onderaan input power divider, bovenaan output. Rechts stuur-PA (1mW in, ong. 20w uit)

Pa en pre-pa werken op 28V. Biasstroom van beide pa's samen is 5.5A.
