Metingen:

Metingen zonder input combiner (van 1 module (4 pwr-modules)) :

Ampere dBm Watt
18 46.64 0
24.4 47.04 46
25 47.43 50
25.5 49.28 55
29.3 49.79 84
30.9 49.96 94
31.7 50.55 99
34.1 50.85 113
35.4 51.19 121
37.8 51.19 131



Metingen met input combiner

Spanning: 14V, Stroom: 64 Ampere, Temp koelplaat 54 na 15 minuten

Input power 90 combiner (Blauw blokje): 22 dBm

Outputs aan powermodules voor ze de combiner ingaan:

Output power combiner: 52 dBm => 158 Watt

Power in dummy van combiner: 33 dBm => 2 Watt

  Output (dBm) Output (Watt)
Module aan Ventilator 49.88 dBm 97 W
Module aan Luchtuitgang 49.6 dBm 91 W

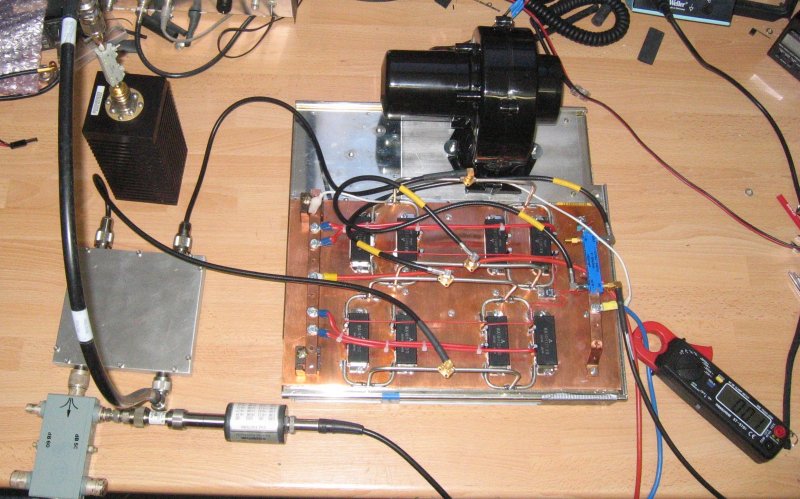

Foto: Linksboven dummy voor Combiner.

Linksonder vertrekt de coax naar de 1500w dummy.

Links-midden High power 90 hibrid combiner.

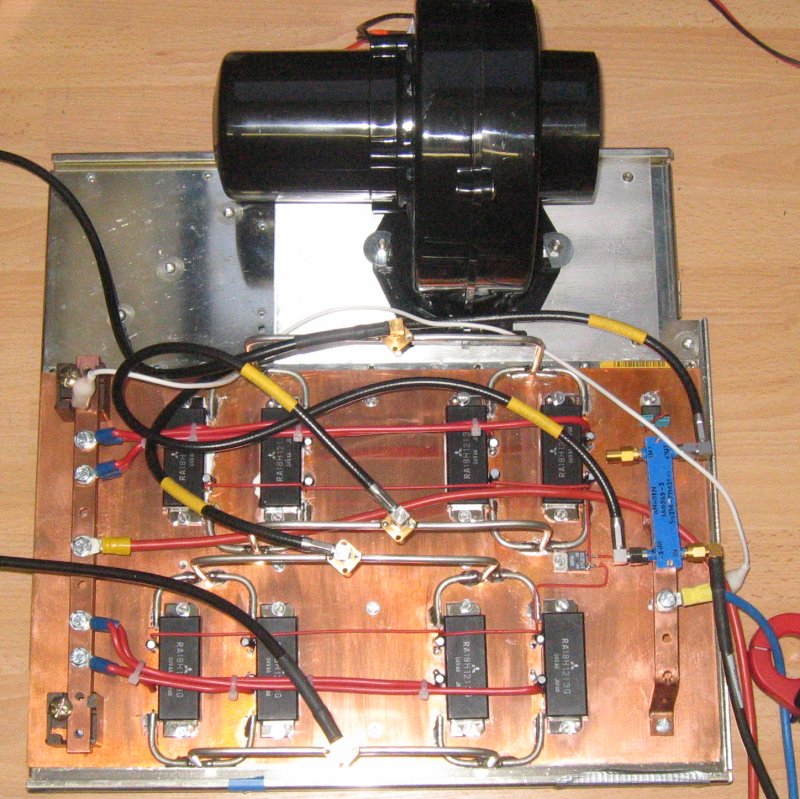

Rechtsmidden blauw blokje is de input 90 combiner.

Midden in de koelblok zit de semi-rigrid inputs, aan de buitenkant zitten de outputs.

Net boven het blauwe blokje (input-combiner) zit de 7805 en links-onder van de input-combiner zit een clickson (TO-220 behuizing) temp. beveiliging.
