Metingen:

Metingen met grote input combiner

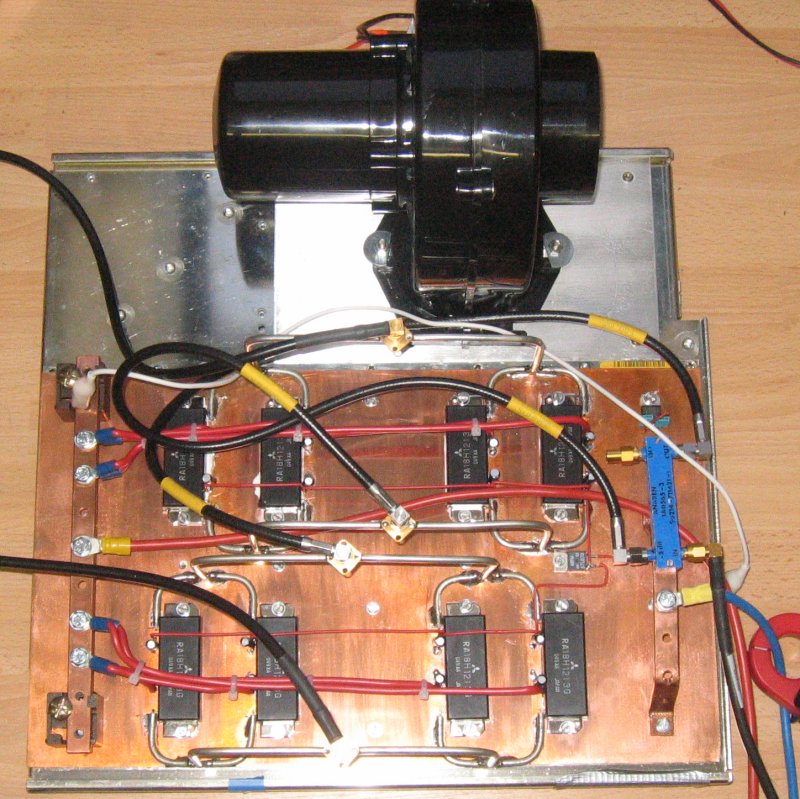

23cm PA ( 4 modules aan de Fan )

Uitgangsvermogen incl verlies in kastcablage, hf4000 en 2m 1/2" superflex. Dus zoals het in de 7/8" vertrekt

28 dBm (630 mw) input vermogen in de PA input zonder combiner.

18A Ruststroom

Ampere Vermogen Correctie Totaal Vermogen (Watt) VoedingsSpanning (12m 25mm˛ en 12m 35mm˛)
31,2A 50 0,15 50,15 103
32,7 49,5 0,15 49,65 92
34,3 50 0,15 50,15 103
37,5 50,7 0,15 50,85 121 13,45
36,8 50,59 0,15 50,74 118 13,46
37,8 50,78 0,15 50,93 123 13,44
38,6 50,92 0,15 51,07 128 13,43
39 51 0,15 51,15 130 13,42
39,9 51,16 0,15 51,31 135 13,4

2 Modules via 90° couplers:

28 dBm (630 mw) input vermogen in de input-combiner. (2*100w output)

Ampere Vermogen Correctie Totaal Vermogen (Watt) VoedingsSpanning (12m 25mm˛ en 12m 35mm˛) Temp Tijd (min)
72,7 53 0,15 53,15 200 12,88 26 30sec
72,1 52,8 0,15 52,95 197 12,88 44 1
71,6 52,7 0,15 52,85 192 12,88 48 3
71,3 52,65 0,15 52,8 190 12,88 48 5
71 52,6 0,15 52,75 188 12,88 50 6
70 52,53 0,15 52,68 185 12,88 50 14
69,6 52,48 0,15 52,63 183 12,88 51 19
