Foto's 23cm PA bouw:

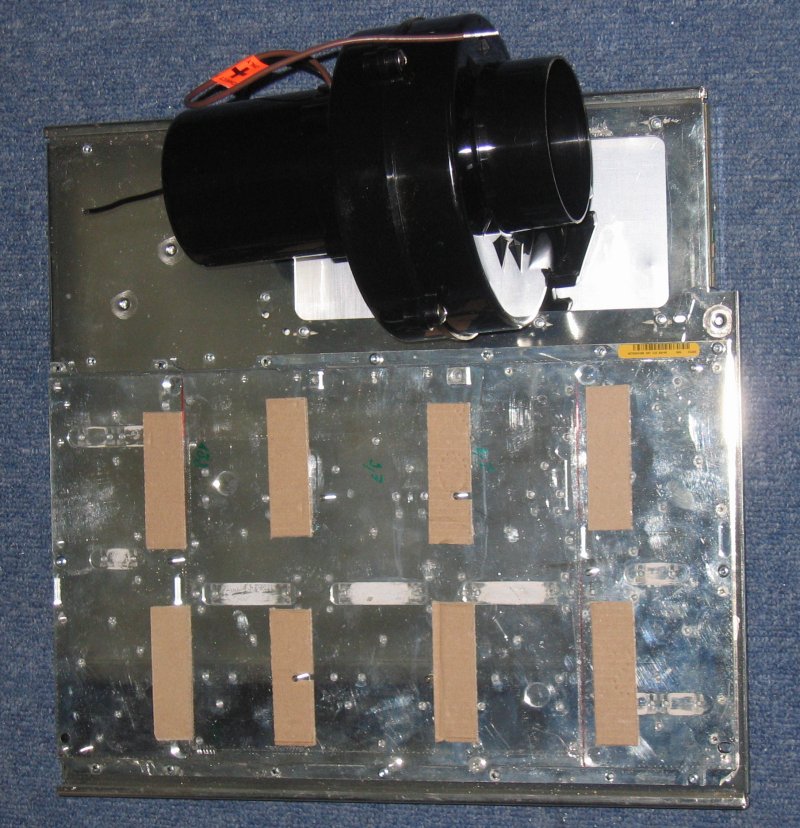

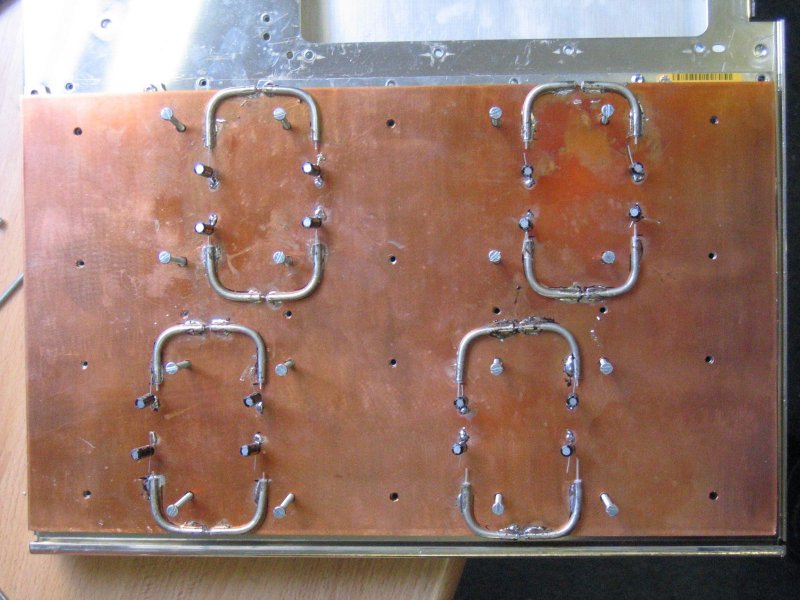

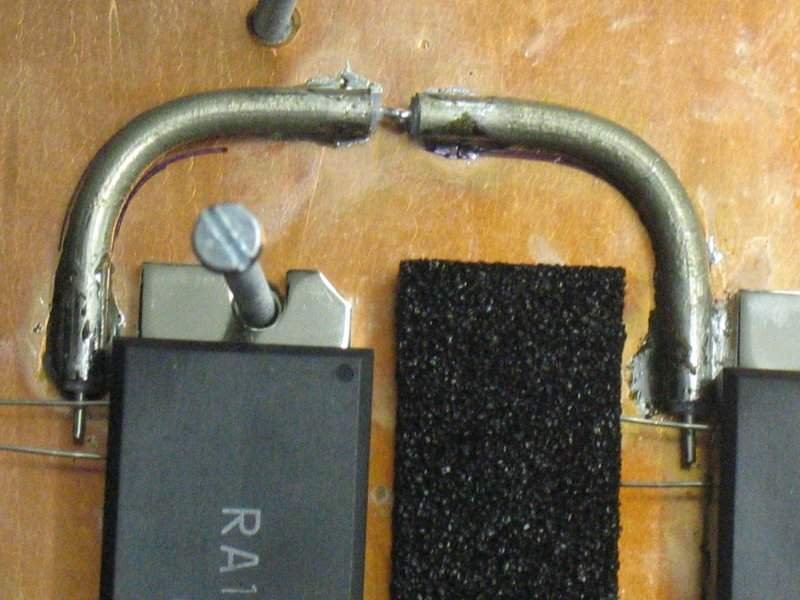

De module koppelbochtjes zijn 4cm elk.

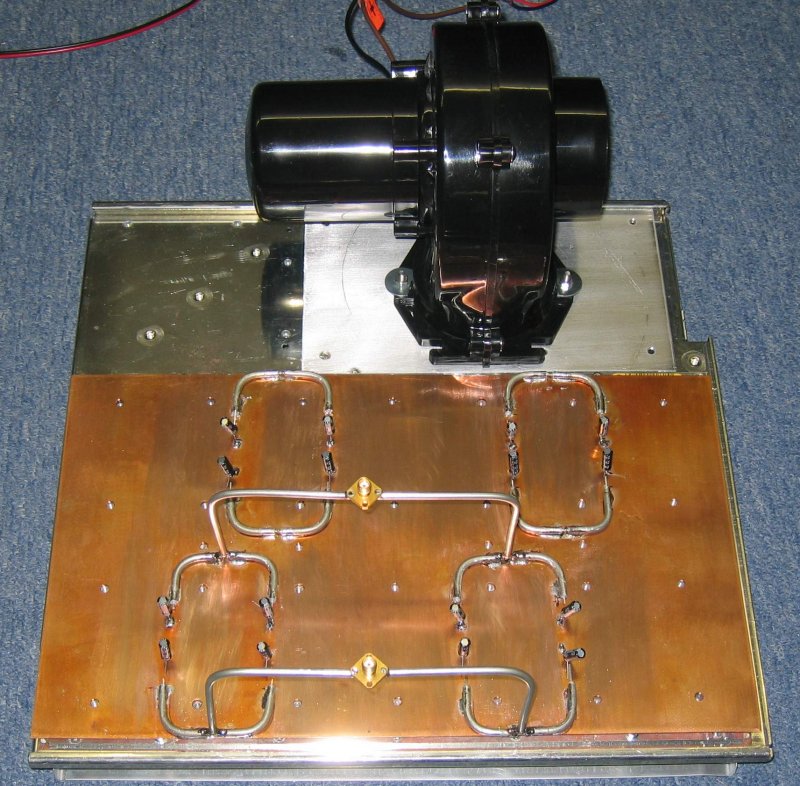

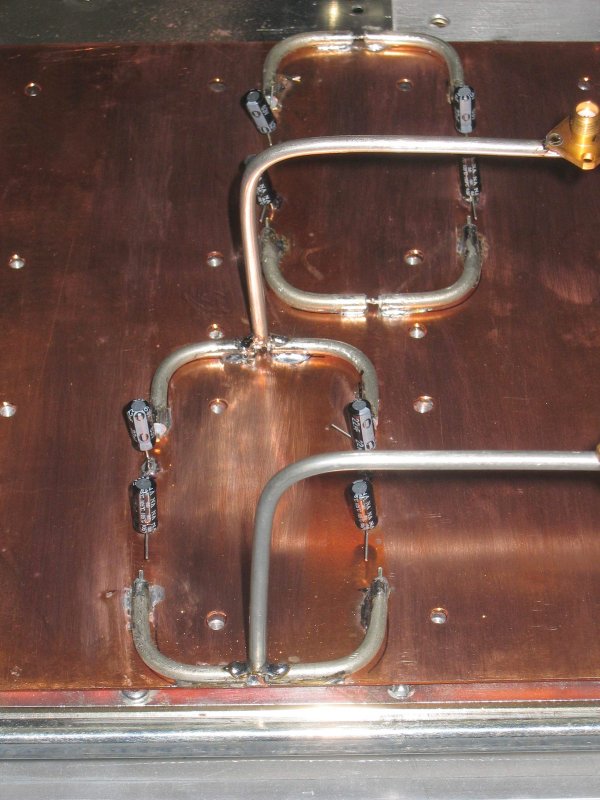

De hoge bruggen tussen 2*2 modules zijn 12.46cm (3/4e golflengte * verkortingsfactor)

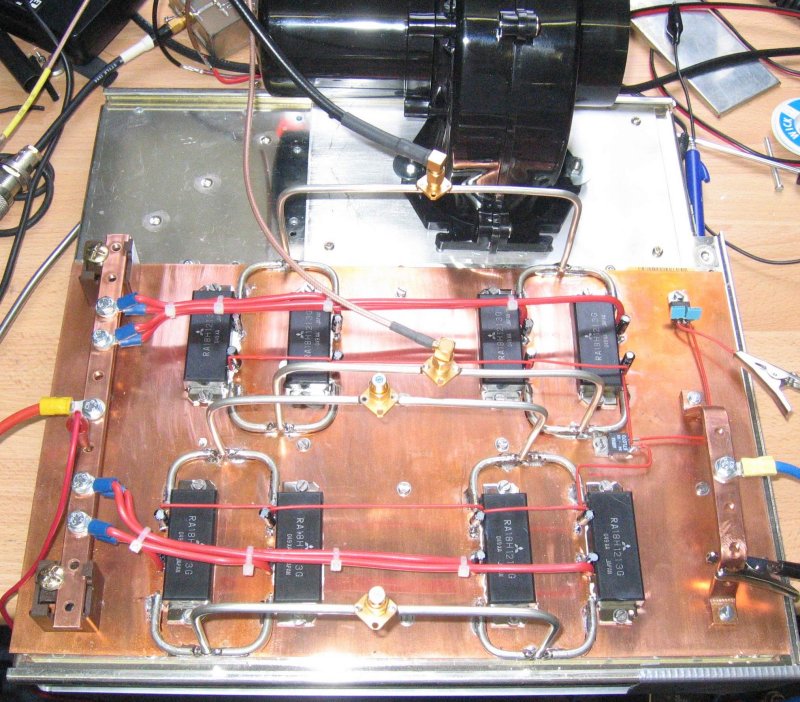

De dikke rode voedingskabels zijn 2.5mm²

De dunne rode draad moet maar enkele mA door als Bias-spanning (5v) die geleverd word door de 7805 die rechtsboven staat.

Die krokko op de ingang van de Bias was de on/off schakelaar.

Op deze foto werd de bovenste PA (aan de Fan kant) uitgemeten en stond de 2e PA (uitgang ventilatie) op dummy.

De PA's trekken ongeveer minder dan 100 mA zonder Bias (5V) aanwezig en 2* 18A met de Bias actief.

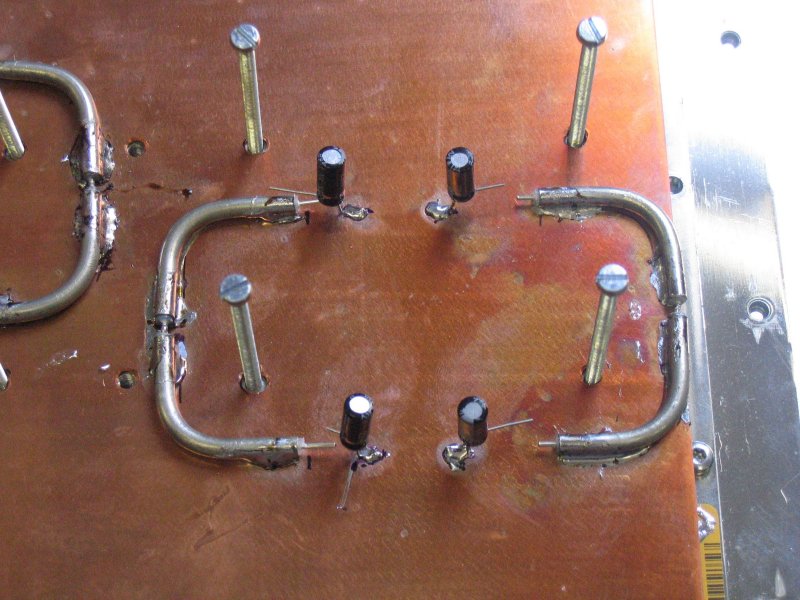

Tussen de poten van die 22 µF Elco's staat nog een smd 4700 pF condensator

Rechtsmidden staat een 70° clickson die de Bias onderbreekt als de PA te warm zou worden.
