40W Pre-PA Module.
Enkele vermogemetingen bij 28V:
| Input power |
Output power (dBm) |
Output power (Watt) |
Stroom |
| 0,8 dBm |
44 |
25 |
3,5 A |
| 8 dBm |
46 |
40 |
6 A |
Originele info pagina

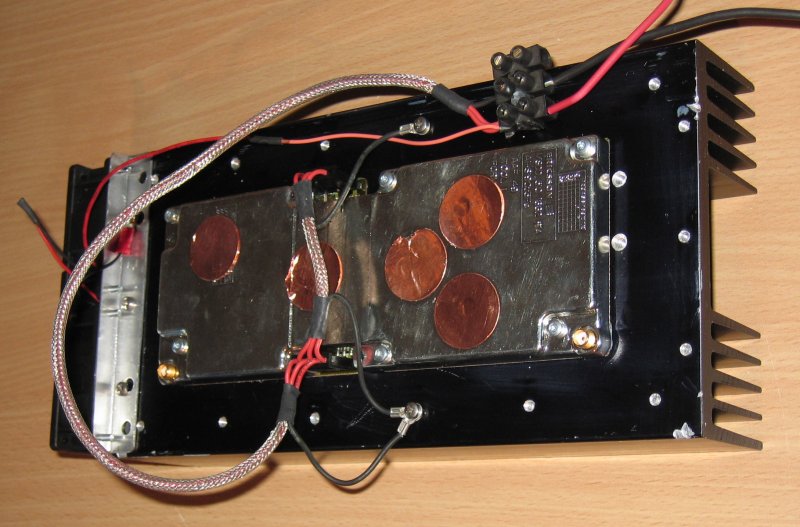

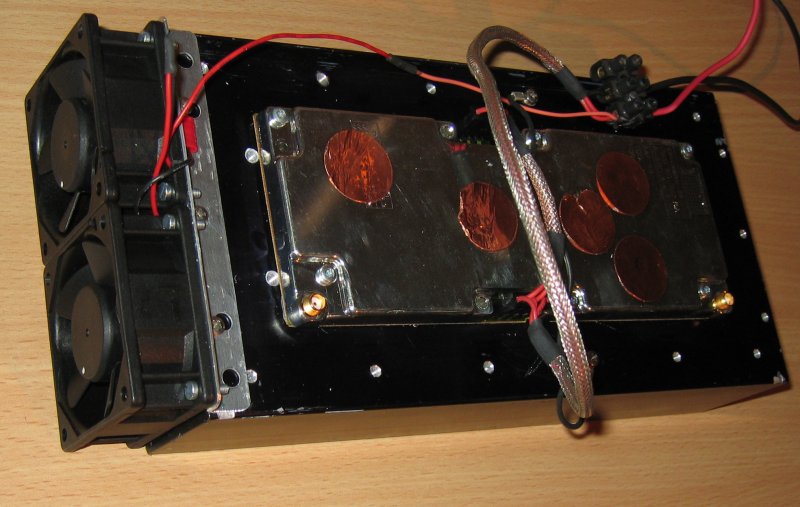

40W PA werkend
40W PA werkend
Metingen ON7BPS, ON9CJX PA (XLS)

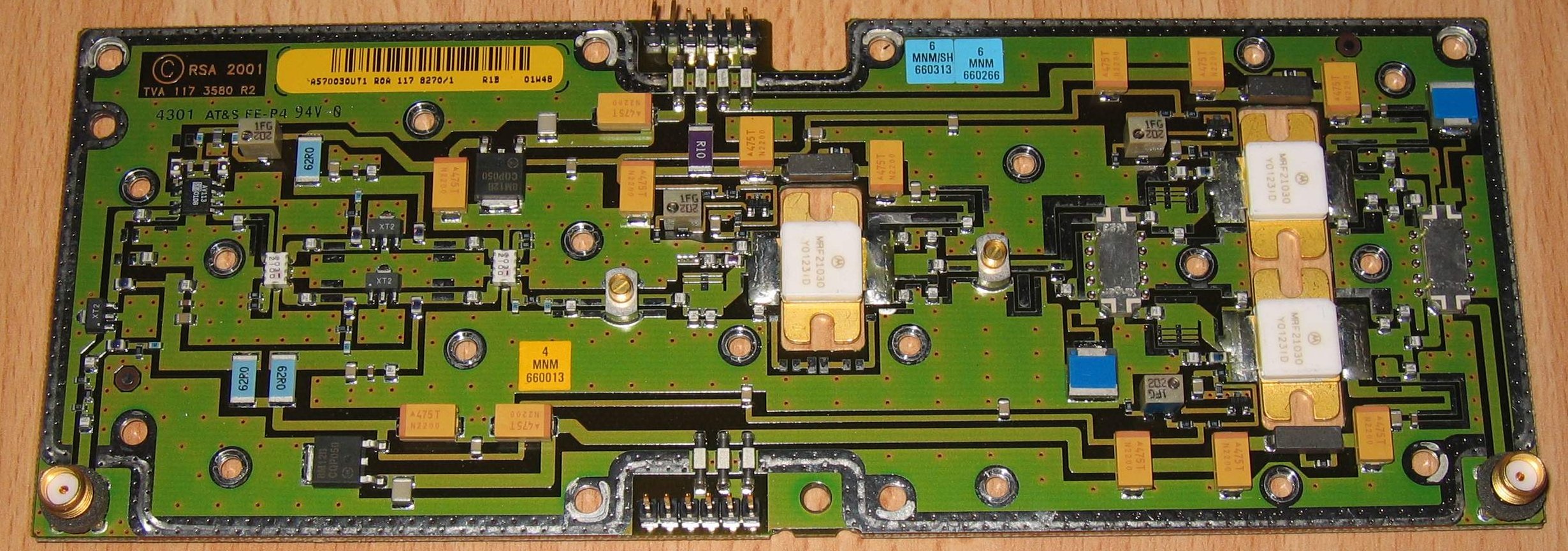

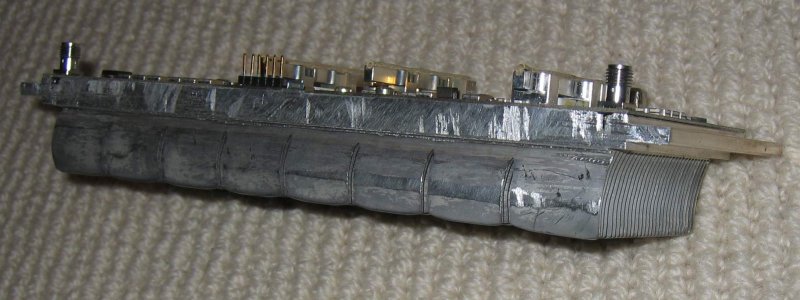

40W PA Bovenkant
40W PA

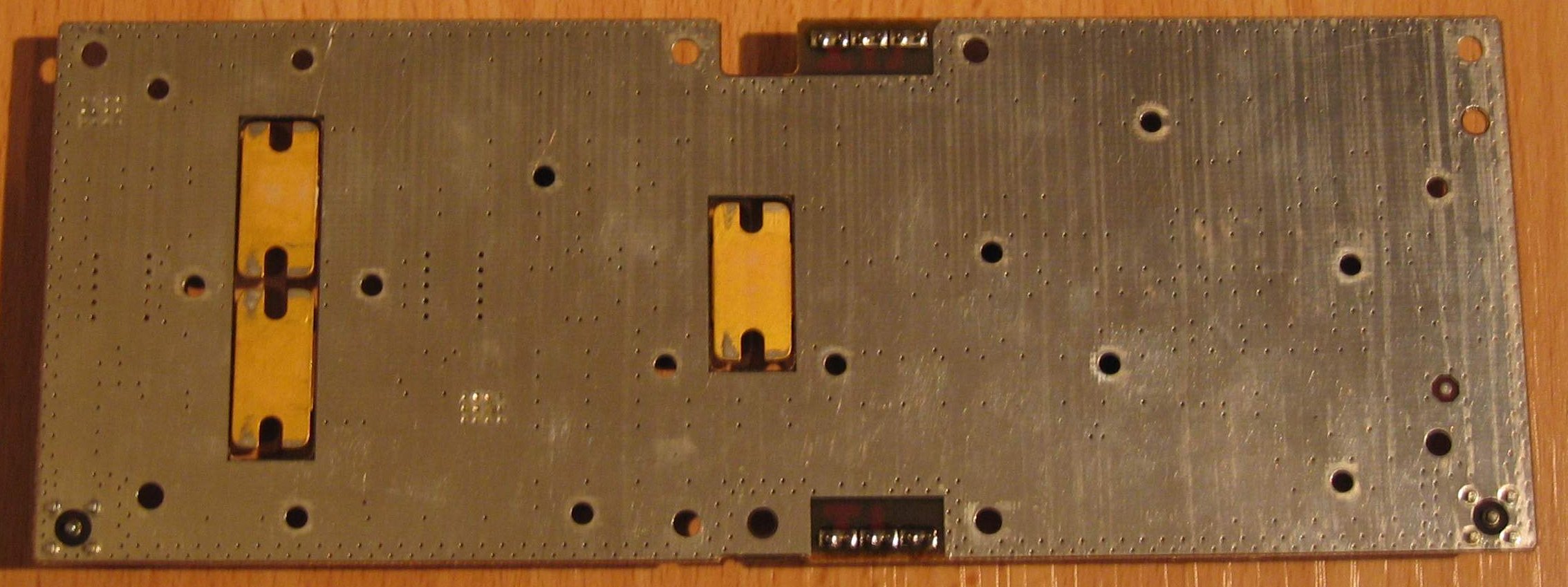

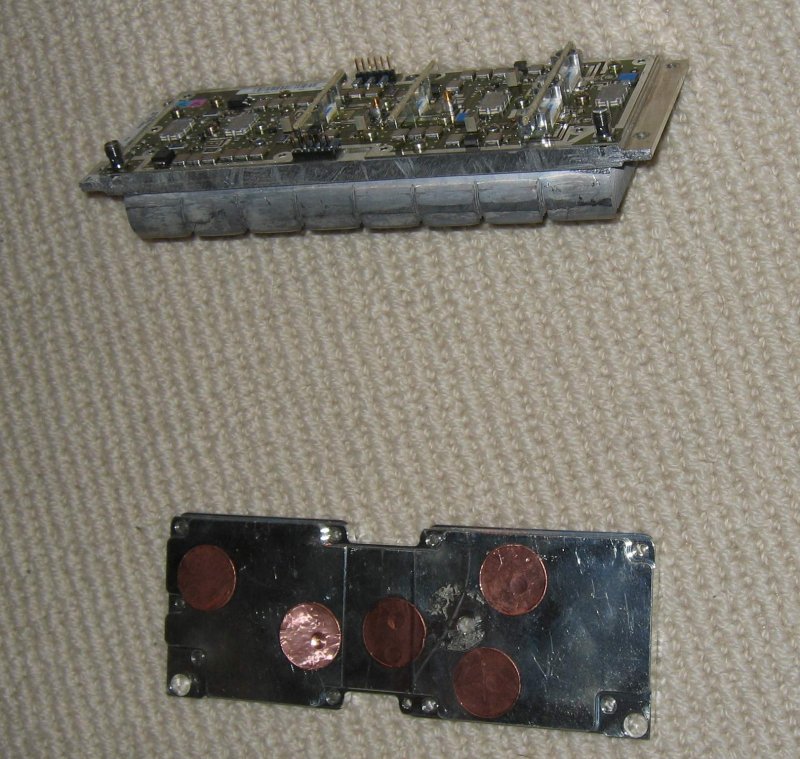

Onderkant

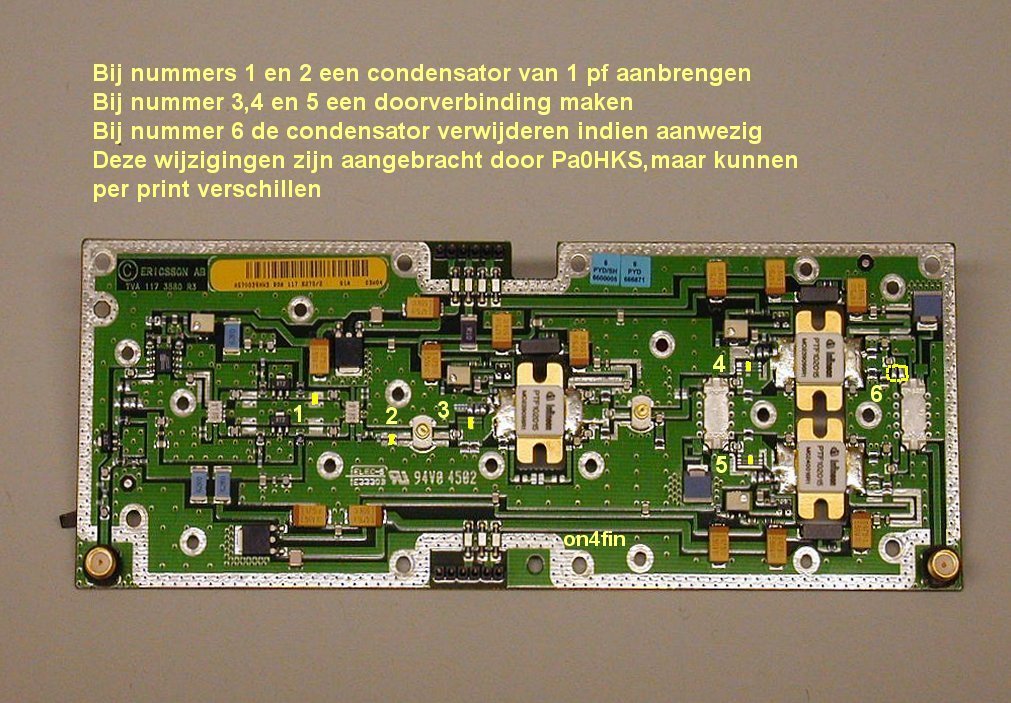

Power Tuning: De pads aan de
uitgangstorren zorgen al voor +1.5 dB

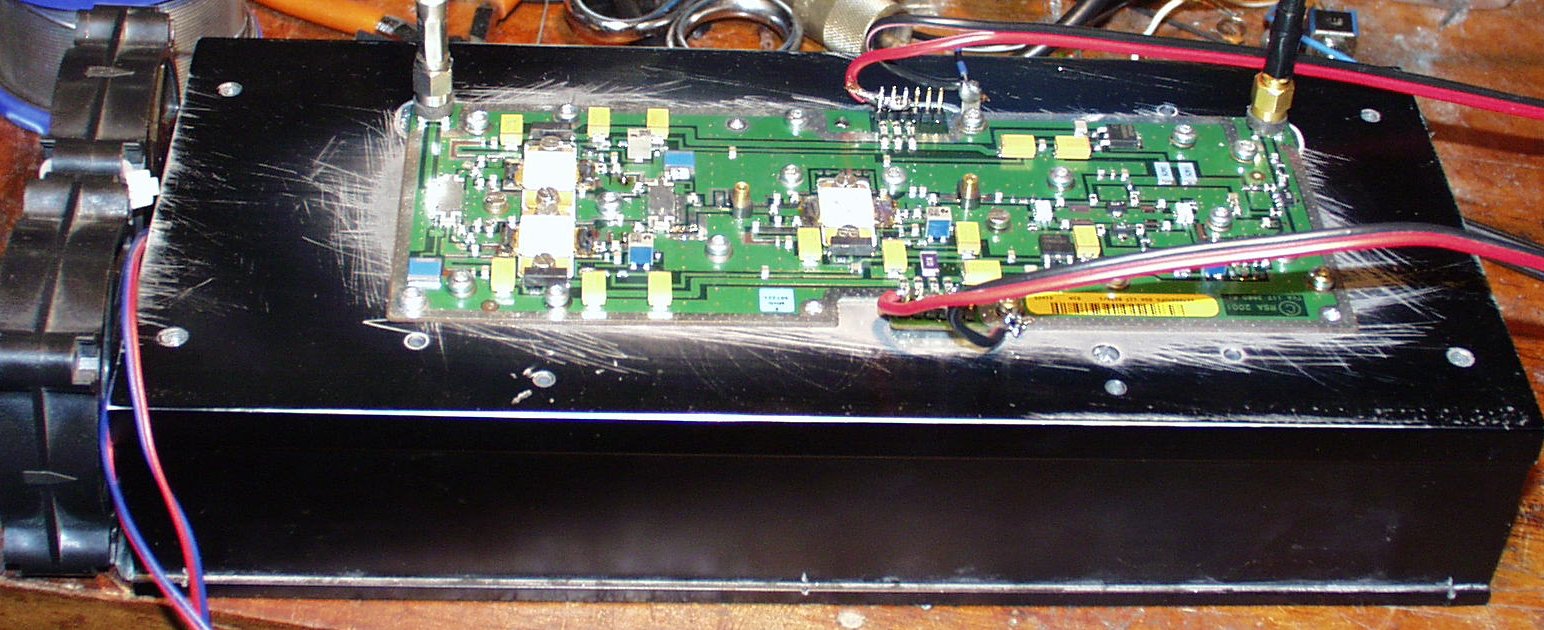

Meetopstelling ON7BV:
Bij 1mW van de generator op 2350 MHz (er zit nog 1m rg58
tussen generator en pa) heb ik ongeveer 43 dBm output (20w).
Bij saturatie is dit bijna 46 dBm.
Nu is het wel duidelijk dat die pa op 2100 wel beter
werkt.Misschien nog wat fine tuning aan de ingangen van die torren.
Voor de rest lijkt hij wel stabiel.Ik heb hem hier meer dan
een uur op 20laten lopen zonder dat het vermogen verliep.
Nu bij 2400 MHz loopt het vermogen wel af.
Als koeling zijn die 2 fannetjes geen overbodige luxe.
