Contest Caravan (10/2005)


Contest caravan:

De caravan heeft een losse stroomgroep van 3 kw.

Is voorzien van een spanningsstabilsator en overspanningsbescherming op een 1200w circuit.

Er is ook nog een velleman 1000W convertor met een aparte semi-tractie batt van 200 Ah die bijgeladen (voeding 13,8V 120A) wordt als er 220V aanwezig is.

De 13.8V 120A voeding is de shackvoeding en deze heeft de 200 Ah backup batt als buffer bij stroomuitval of overbelasting van de voeding.

Er is ook een 28V 56A voeding voorzien met 2*12v batt in serie als backup batt.

Er zijn 4 stopcontacten cicuits voozien :

    - De normale spanning vanuit de stroomgroep via een spanningstabilisator

    - De normale spanning vanuit de stroomgroep.

    - De 300W full sinewave omvormer (12V => 220V)

    - De 1000W omvormer.

Er is ook een kabelluik voozien om van onder de shack-tafel naar buiten te gaan met coaxen/voedingskabels.

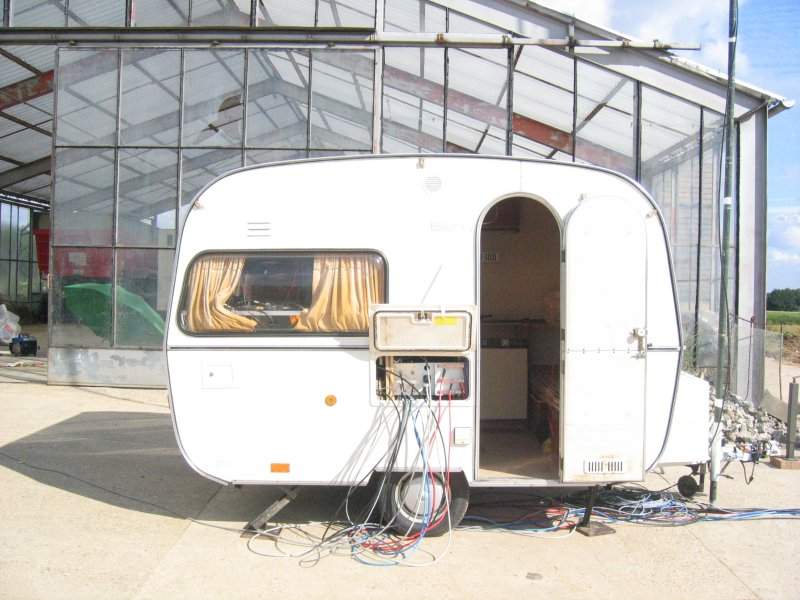

Our good old (20j) 3 pers. caravan.

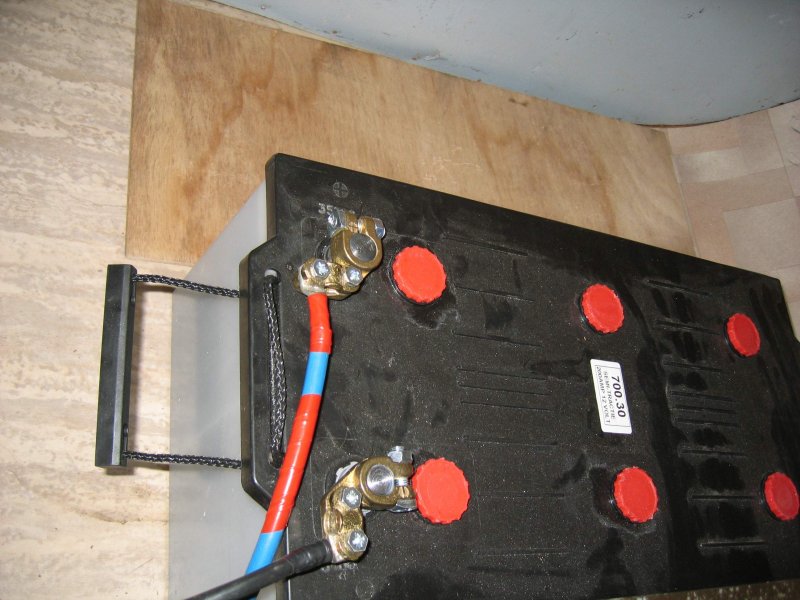

200Ah Semi-tracion backup battery

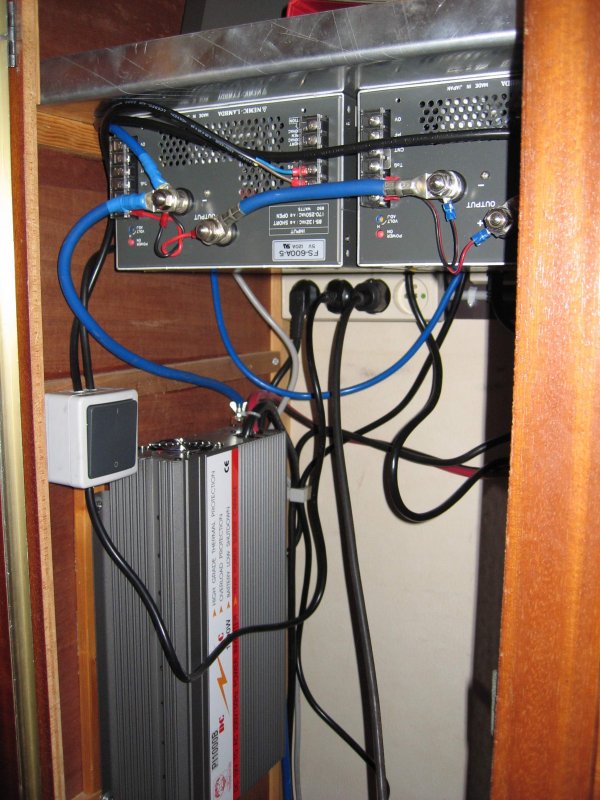

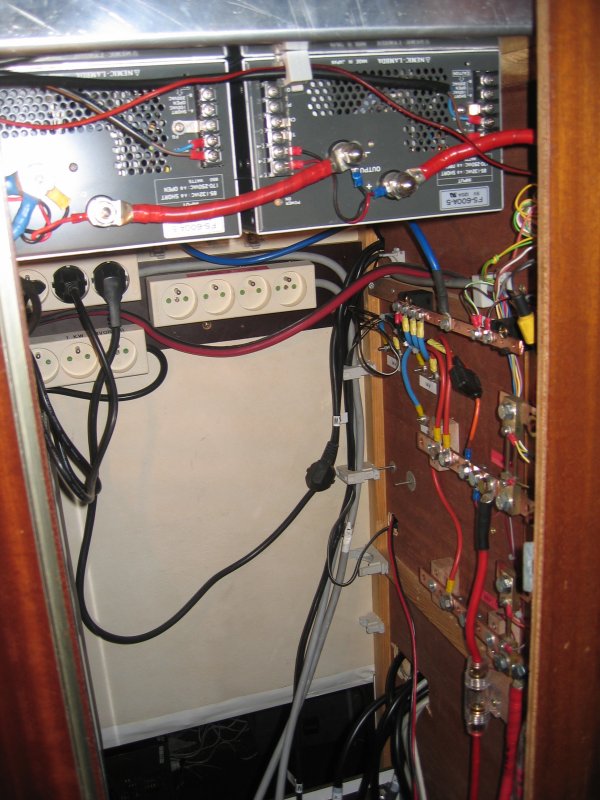

13.8V 120A powersupply

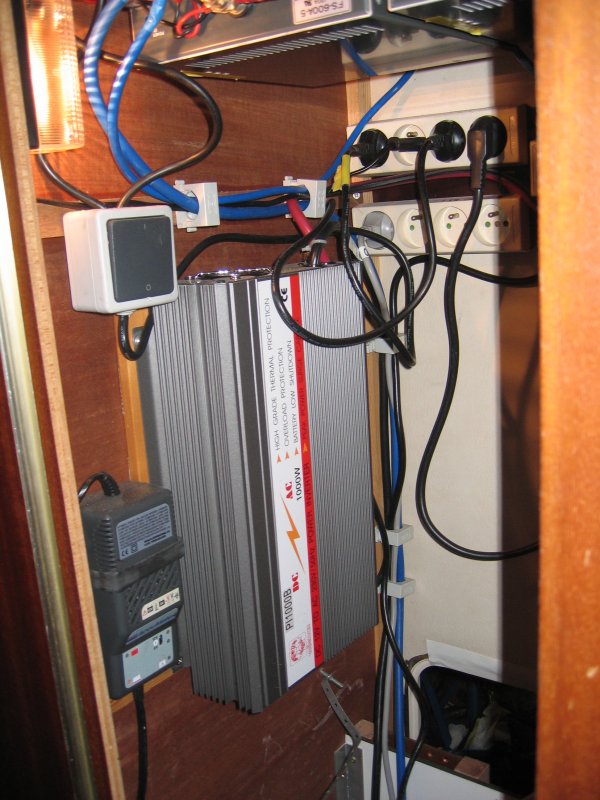

1000 W power invertor 12V => 220V

Small one, keeps the 12V battery full during storage.

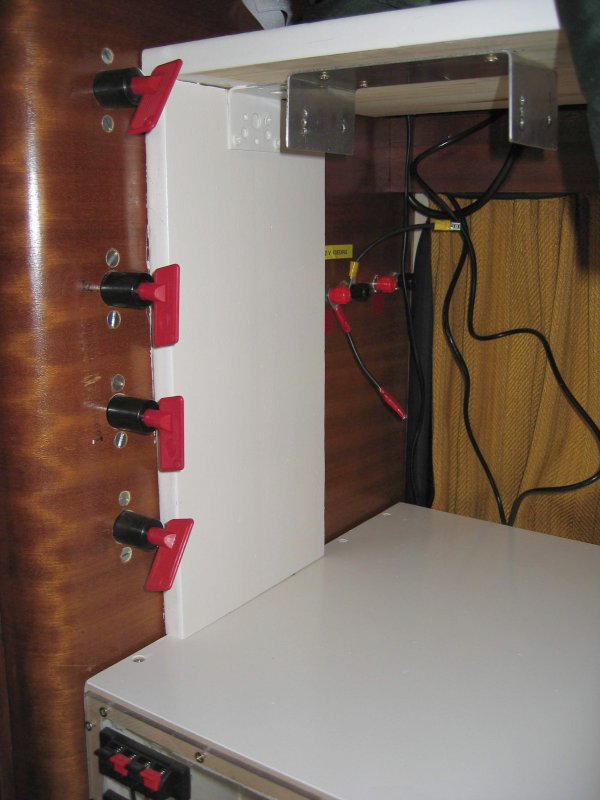

12V Power switches: Power supply (120A), 200 Ah Batt, 1 Kw convertor, 300w full sinewave convertor

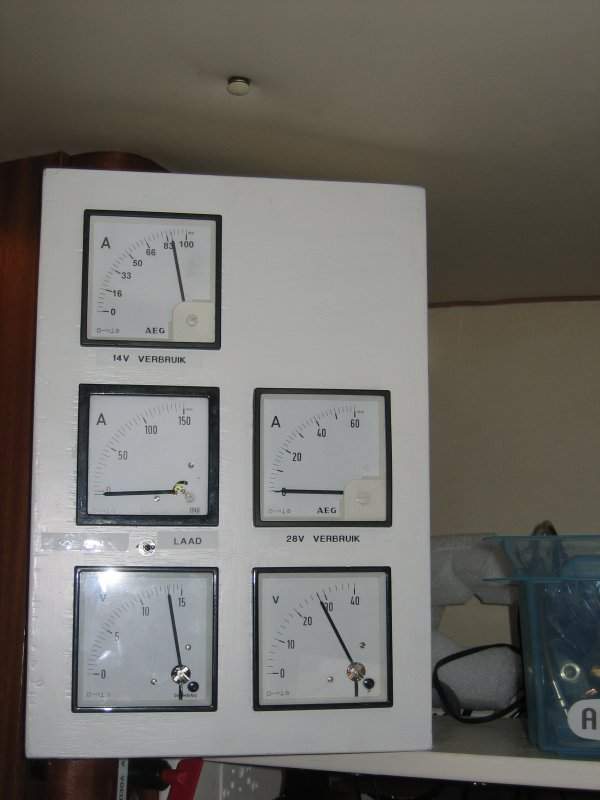

14V and 28V Ampere and voltage meters.

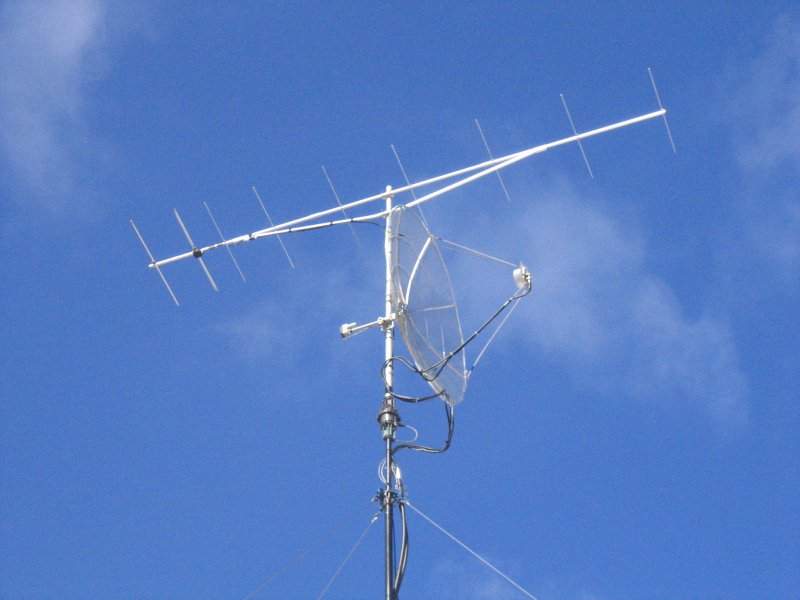

1.6m dish with Dualband Feed, and 2m Yagi.





Our contest table, RX/TX setup explanation.
